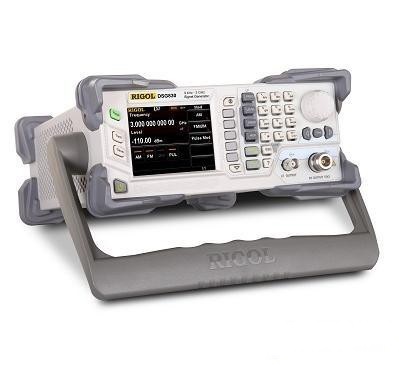

| Параметр |
Значение |
| ЧАСТОТА |
| Частотные характеристики |
| Диапазон частот |
9 кГц ~ 1,5 ГГц |
| Разрешение |
0,01 Гц |
| Скорость переключения |
|
| Частотные диапазоны |
| Частотные диапазоны |
Значение частоты |
N |
1
2
3
4 |
f ≤ 227,5 МГц
227,5 МГц < f ≤455 МГц
455 МГц < f ≤ 910 МГц
910 МГц < f ≤ 1820 МГц |
0,25
0,125
0,25
0,5 |
| Внутренний источник опорной частоты |
| Частота опорного генератора |
10 МГц |
| Температурная стабильность (0°С ~ 50°С) |
|
| Старение |
|
| Выход внутреннего опорного генератора |
Частота |
10 МГц |
| Уровень |
+5 дБ...+10 дБ |
| Выходной импеданс |
50 Ом (номинальное) |
| Выход внутреннего опорного генератора |
Частота |
10 МГц |
| Уровень |
0 дБ ...+10 дБ (типичное) |
| Выходной импеданс |
50 Ом (номинальное) |
| Максимальная девиация |
±5 ppm |
| Свипирование по частоте |
| Рабочие режимы |
Пошаговое, по списку |
| Режим |
Одиночное, непрерывное |
| Диапазон |
Полный |
| Форма |
Треугольник, пила |
| Шаг изменения |
Линейный, логарифмический |
| Количество точек |
Пошаговое: 2...65535
По списку: 1...6001 |
| Временной диапазон |
20 мс...100 с |
| Запуск |
Авто, ручной, внешний, по шине (USB, LAN) |
| Спектральный состав |
| Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) |
< -30 дБн |
| Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) |
100 кГц < f ≤ 1,5 ГГц |
< -65 дБн; < -70 дБн (типичное) |
| Собственный фазовый шум (CW режим, измерительный диапазон 1 Гц, отстройка 20кГц) |
100 кГц < f ≤ 1,5 ГГц |
< -100 дБн/Гц; < -105 дБн/Гц (типичное) |
| Общие искажения (CW режим, RMS f= 1ГГц) |
0,3 кГц...3 кГц |
< 10 Гц скз, |
| 0,03 кГц...20 кГц |
< 50 Гц скз, |
| УРОВЕНЬ |
| Диапазон установки |
| |
Нормированное значение |
Устанавливаемое значение |
| Максимальный выходной уровень |
9 кГц ≤ f < 100 кГц |
+13 дБм |
+5 дБм |
| 100 кГц ≤ f < 1,5 ГГц |
+13 дБм |
+20 дБм |
| Минимальный выходной уровень |
9 кГц ≤ f < 100 кГц |
-110 дБм |
-110 дБм |
| 100 кГц < f ≤ 1,5 ГГц |
-110 дБм |
-110 дБм |
| Абсолютная неопределенность |
| |
+13 ~ -60 дБм\-60 ~ -110 дБм |
-110 ~ -130 дБм |
| Максимальный выходной уровень |
100 кГц < f ≤ 1,5 ГГц |
≤0,9 дБ
≤0,5 дБ (тип.) |
≤1,1 дБ
≤0,7 дБ (тип.) |
| КСВН |
≤1,8 (типичное) |
| Установка уровня |
| Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С) |
≤5 мс (типичное) |
| Обратная мощность |
| Максимальная обратная мощность |
50 В DC - максимальное напряжение постоянного тока 1 Вт (1 МГц < f ≤ 3 ГГц) |
| Свипирование по амплитуде |
| Рабочие режимы |
Пошаговое, по списку |
| Режим |
Одиночное, непрерывное |
| Диапазон |
Полный уровень |
| Форма |
Треугольник, пила |
| Шаг изменения |
Линейный, логарифмический |
| Количество точек |
Пошаговое: 2...65535
По списку: 1...6001 |
| Временной диапазон |
20 мс...100 с |
| Запуск |
Авто, ручной, внешний, по шине (USB, LAN) |
| ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) |
| Формы сигнала |
Синус, меандр, треугольник, пила, свипирование (синус) |
| Частотный диапазон |
Синус, свипирование (синус) |
DC ~ 200 кГц |
| Меандр |
DC ~ 20 кГц |
| Разрешение |
0,01 Гц |
| Выходное напряжение |
Диапазон установки
AC
DC |
0 ~ 3 В
-3 В ~ 3 В |
| Разрешение |
2 мВ |
| Выходной импеданс |
50 Ом (номинал) |
| МОДУЛЯЦИЯ |
| Амплитудная модуляция (АМ) |
| Источник |
Внутренний, внешний, внутренний + внешний |
| Глубина |
0 % ~ 100 %
|
| Разрешение |
0,1 % |
| Погрешность установки глубины АМ (fмод = 1 кГц) |
|
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) |
|
| Неравномерность АЧХ |
< 3 дБ (номинальное) |
| Частотная модуляция (ЧМ) |
| Источник |
Внутренний, внешний, внутренний + внешний |
| Девиация |
N x 1 МГц (номинал.)
|
| Разрешение |
<0,1 % девиации или 1 Гц, что больше |
| Погрешность установки (fмод = 1 кГц, внутренний режим) |
|
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) |
|
| Неравномерность АЧХ (10 Гц ~ 100 кГц) |
< 3 дБ (номинальное) |
| Фазовая модуляция (ФМ) |
| Источник |
Внутренний, внешний, внутренний + внешний |
| Максимальная девиация |
N x 5 рад |
| Разрешение |
<0,1 % девиации или 0,01 рад, что больше |
| Погрешность установки (fмод = 1 кГц, внутренний режим) |
|
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) |
|
| Неравномерность АЧХ (10 Гц ~ 100 кГц) |
< 3 дБ (номинальное) |
| Импульсная модуляция (опция DSG800-PUM) |
| Источник |
Внутренний, внешний |
| Диапазон включения/выключения |
>70 дБ (100 кГц≤ f <1,5 ГГц) |
| Время нарастания/спада (10% / 90%) |
|
| Частота повторения импульсов |
DC ~ 1 МГц |
| Импульсный генератор (опция DSG800-PUG) |
| Режим |
Одиночный импульс, генератор паттернов (опция DSG800-PUG) |
| Период |
Диапазон |
40 нс ~170 с |
| Разрешение |
10 нс |
| Длительность |
Диапазон |
10 нс ~ (170 с ~ 10 нс) |
| Разрешение |
10 нс |
| Задержка запуска |
Диапазон |
10 нс ~170 с |
| Разрешение |
10 нс |
| Запуск |
Авто, внешний запуск, внешний строб, ручной, по шине ( USB, LAN) |
| Генератор паттернов (опция DSG800-PUG) |
| Импульсный генератор паттернов |
Количество импульсов |
1 ~ 2047 |
| Временной диапазон |
20 нс ~170 с |
| Повторение паттернов |
1 ~ 256 |
| ВХОДЫ И ВЫХОДЫ |
| Разъемы на передней панели |
| RF выход |
Импеданс |
50 Ом (номинаьный.) |
| Разъем |
N "мама" |
| Выход внутреннего модуляционного генератора |
Импеданс |
50 Ом (номинальный) |
| Разъем |
BNC "мама" |
| Разъемы на задней панели |
| Вход внешнего запуска |
Импеданс |
1 кОм (номинальный) |
| Разъем |
BNC "мама" |
| Уровень запуска |
3,3 В TTL |
| Выход сигнала достоверности |
Выходное напряжение |
0 В / 3,3 В (номинальное) |
| Разъем |
BNC "мама" |
| Вход или выход импульса |
Импеданс |
50 Ом (номинал.) |
| Выходное напряжение |
0 В / 3,3 В (номинальное) |
| Вход для внешнего опорного генератора (10 МГц) |
Импеданс |
50 Ом (номинальный) |
| Разъем |
BNC "мама" |
| Выход опорного генератора (10 МГц) |
Импеданс |
50 Ом (номинальный) |
| Разъем |
BNC "мама" |
| Вход внешнего модулирующего сигнала |
Импеданс |
100 кОм / 600 Ом/ 50 Ом (номинальный) |
| Разъем |
BNC "мама" |
| Интерфейсы на задней панели |
| USB-host |
Разъем тип А, протокол версия 2.0 |
| USB-device |
Разъем тип В, протокол версия 2.0 |
| LAN |
LXI, 10/100 Base, RJ-45 |
| ОБЩИЕ ХАРАКТЕРИСТИКИ |
| Дисплей |
ЖК, TFT, 320 x 240, диагональ 3,5" |
| Память |
Flash энергонезависимая, USB диск не поддерживается
Объем памяти (внутреннего устройства) 96 Мб |
| Питание |
Напряжение AC 100 В ~ 240 В
Частота AC 45 Гц ~ 440 Гц
Потребляемая мощность (со всеми опциями) 50 Вт (типичное), максимально 60 Вт |
| Рабочие условия |
Температура 0°С ~ 50°С
Относительная влажность ≤ 95% (0°С ~ 30°С) ≤ 75% (30°С ~ 40°С) |
| Габаритные размеры (W x H x D ) |
261,5 мм х 112 мм х 318,4 мм |
| Вес |
4,2 кг |
