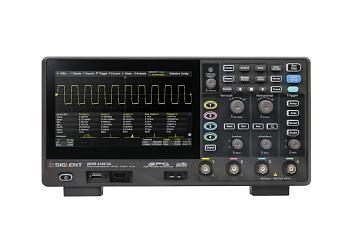

АКИП-4149/1А цифровой осциллограф высокого разрешения

Описание осциллографа портативного высокого разрешения АКИП-4149:

Цифровые запоминающие осциллографы высокого разрешения серии АКИП-4149 в своей основе имеют 12-разрядные аналого-цифровых преобразователи с частотой дискретизации 2 Гвыб/с и превосходные характеристики уровня шума. Они доступны в полосах пропускания 200 МГц, 100 МГц и 70 МГц, имеют максимальную длина записи 100 Мвыб, 2 или 4 аналоговых канала + 16 цифровых каналов с возможностью анализа смешанных сигналов.

В серии АКИП-4149 используется технология Siglent SPO с максимальной скоростью захвата сигналов до 120 000 осциллограмм/с (нормальный режим, до 500 000 осциллограмм/с в последовательном режиме), 256-уровней градации интенсивности плюс режим отображения цветовой температуры. В серии используется инновационная цифровая система запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты, такие как запись истории сигнала, функции поиска и навигации, тест по маске, график Боде, анализ мощности позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм. Впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц, а также декодирование последовательных сигналов также являются особенностями АКИП-4149.

Емкостный сенсорный экран с диагональю 7 дюймов поддерживает мультитач-жесты, а удобный дизайн пользовательского интерфейса может значительно повысить эффективность работы. Он также поддерживает управление с помощью мыши и удаленное веб-управление по локальной сети.

Особенности осциллографа портативного высокого разрешения АКИП-4149:

• 2/4 аналоговых канала с полосой пропускания: 70/ 100/ 200 МГц;
• разрядность АЦП: 12 бит;
• максимальная частота дискретизации 2 ГГц;
• максимальный объем памяти 100 МБ (в зависимости от модели);
• уровень собственных шумов не более 70 мкВ в полной полосе пропускания;
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
• максимальная скорость обновления экрана в зависимости от модели: 120.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки);
• режимы сбора данных: выборка, пиковый детектор (2 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
• интерполяция: Sin X/х, линейная;
• более 50 видов автоматических измерений параметров, статистика, тренды, гистограммы, курсорные измерения;
• режим сегментированной памяти: межсегментное время (≤ 2 мкс) до 80.000 сегментов, минимальное;
• режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
• режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
• встроенный частотомер: 7 разрядов;
• амплитудно-частотный анализ (требуется генератор сигналов);
• функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
• частотный анализ (БПФ), 2 млн. точек;
• режимы растяжки окна, самописец и XY;
• декодирование сигналов: стандартно - I2C, SPI, UART, CAN, LIN;
• программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
• анализ смешанных сигналов: 16 каналов логический анализатор (опция);
• функциональный генератор до 25 МГц — стандартные формы сигналов и формирование сигналов произвольной формы (опция);
• интерфейсы: USB TMC (host/device), LAN;
• дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server;
• емкостный сенсорный экран с поддержкой Multi-touch, диагональ 17,78 см, разрешение 1024 x 600.

• Технические характеристики осциллографа портативного высокого разрешения АКИП-4149/1А:

  Параметр	Значение
  	АКИП-4149/1	АКИП-4149/1А	АКИП-4149/2	АКИП-4149/2А	АКИП-4149/3	АКИП-4149/3А
  Канал вертикального отклонения
  Число каналов	2	4	2	4	2	4
  Полоса пропускания (-3 дБ, 50 Ом)	70 МГц		100 МГц		200 МГц
  Время нарастания (50 Ом)	≤ 5 нс		≤ 3,5 нс		≤ 1,8 нс
  Ограничение ПП	20 МГц		20 МГц		20 МГц
  Коэффициент отклонения (Коткл.)	500 мкВ/дел…1 В/дел
  Уровень собственных шумов (скз, 1 мВ/дел, 50 Ом)	не более 70 мкВ, в полной полосе пропускания при использовании согласованной нагрузки 50 Ом
  Погрешность измерения постоянного напряжения при Uсм = 0 В	500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1) 5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ
  Диапазон установки смещения	500 мкВ/дел … 5 мВ/дел: ± 1,6 В; 5,1 мВ/дел … 10 мВ/дел: ± 4 В; 10,2 мВ/дел … 100 мВ/дел: ± 8 В; 102 мВ/дел … 1 В/дел: ± 80 В; 1,02 В/дел … 10 В/дел: ± 400 В
  Погрешность установки уровня постоянного смещения, мВ	± (0,005x|Uсм|+0,005x|Uпр|+1), где Uсм – установленное значение напряжения смещения, мВ Uпр – конечное значение диапазона установки напряжения смещения, мВ
  Входной импеданс	1 МОм (± 2 %) / 17 пФ ± 2 пФ
  Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), DC…10 кГц
  Канал горизонтального отклонения
  Коэффициент развертки (Кразв.)	2 нс/дел…1000 с/дел		2 нс/дел…1000 с/дел		1 нс/дел…1000 с/дел
  	Самописец (ROLL): 50 мс/дел…1000 с/дел
  Погрешность частоты внутреннего опорного генератора	±2,5·10-5
  Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора Tизм – измеренный временной интервал, с Fд – частота дискретизации, Гц
  Режимы работы	Основной, ZOOM окна, самописец (ROLL), X-Y
  Синхронизация
  Источник синхросигнала	Любой из каналов, сеть, логический канал
  Режимы запуска развертки	Автоматический, ждущий, однократный
  Виды синхронизации	По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN
  Предзапуск	0…100% памяти
  Послезапуск	0…10000 делений
  Вид входа	Открытый, закрытый, ВЧ и НЧ фильтры
  Чувствительность синхронизации	0,6 деления шкалы
  Аналого-цифровое преобразование
  Разрешение по вертикали	12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES)
  Частота дискретизации	2 ГГц – активен один аналоговый канал 1 ГГц – активны два аналоговых канала 500 МГц – активны три или четыре аналоговых канала
  Интерполяция	SinX/X, X
  Длина записи	50 МБ/кан – активен один канал 25 МБ/кан – активны два канала 10 МБ/кан – активны три или четыре канала				100 МБ/кан – активен один канал 50 МБ/кан – активны два канала 25 МБ/кан – активны три или четыре канала
  Скорость обновления экрана	80.000 осц./с – нормальный режим				120.000 осц./с – нормальный режим
  	до 500.000 осц./с в режиме сегментированной развертки
  Пиковый детектор	2 нс
  Режимы работы	Выборка, пиковый детектор
  Курсорные измерения
  Источник курсоров	КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
  Функции	Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) Режим отслеживания: время - X1, X2, (X1-X2)
  Автоматические измерения
  Источник измерений	КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ
  Диапазон измерений	Весь экран или ограниченно (определяется курсорами)
  Функции по вертикали	Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
  Функции по горизонтали	Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер
  Дополнительные	Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
  Измерение задержки	Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
  Статистика	Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание До 1024 отсчетов
  Математика
  Математические каналы	F1, F2, F3, F4
  Источник математики	КАН1 … КАН4, F1 … F4, Z1 … Z4
  Функции	+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, усреднение, редактор формул БПФ – частотный анализ при длине памяти 2 МБ
  АЧХ анализ
  Измерительный канал	Любой из аналоговых каналов
  Поддерживаемый источник сигнала	SAG1021I – аппаратная опция генератора сигналов Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3409Е, АКИП-3418, АКИП-3422
  Тип развертки	Прямая, многоуровневая
  Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
  Виды измерений	Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза
  Дополнительные возможности
  Режим HISTORY	Сохранение с временными метками последних 80.000 осциллограмм
  Измерение мощности (опция)	Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
  Автоустановка	В/дел, с/дел, параметры синхросигнала
  Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
  Декодирование
  Формат данных	I2C, SPI, UART/RS232, CAN, LIN
  Логический анализатор (опция)
  Число каналов	16
  Частота дискретизации	1 ГГц максимум
  Длительность импульса	от 3,3 нс
  Длина памяти	до 10 МБ/канал
  Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
  Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский
  Генератор функциональный (опция)
  Внешний модуль	SAG1021I
  Число каналов	1
  Формы сигналов	Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
  Частотный диапазон	1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц
  Разрешение	1 мкГц
  Погрешность установки	±5*10-5
  Частота дискретизации	125 МГц
  Длина памяти	16000 точек для произвольной формы
  Разрядность ЦАП	14 бит
  Выходной уровень	3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм)
  Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
  Ограничение уровня	где Voffset – установленно значение постоянного смещения Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
  Скважность	1 % ~ 99 % (для прямоугольника и импульса)
  Симметрия	0 % ~ 100 % (для пилы)
  Общие данные
  ЖК-дисплей	Цветной (TFT) емкостный сенсорный, диагональ 17,78 см, разрешение 1024 x 600, 8 x 10 делений
  Входы выходы	Передняя панель: USB 2.0 Host, Выход калибратора 1 кГц, 3 В меандр, SBUS (MSO пробник) Задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL)
  Напряжение питания	100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания)
  Условия эксплуатации	0...+50 °С, влажность не более 90% без образования конденсата
  Габаритные размеры	312 х 132,6 х 151 мм
  Масса	Нетто: 2,6 кг; Брутто: 3,8 кг



  Примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (максимально до 200 МБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя.
