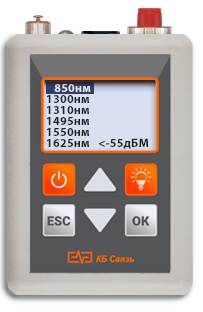

Фотон-4 — тестер универсальный

Назначение тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + генератор 1кГц) Фотон-4:

• измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
• идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
• определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов);
• определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле;
• встроенный генератор 1 кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит);
• встроенный светодиодный фонарь для локального освещения места проведения работ.

Описание тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + генератор 1кГц) Фотон-4:

Измеритель оптической мощности:

• длина волны: 850/1300/1310/1490/1550/1625 нм;
• диапазон мощности входного сигнала: +5 ... -55 дБм;
• погрешность: ±0,3 дБ;
• тип разъема: универсальный со сменными насадками SC, FC, ST.

Визуальный дефектоскоп:

• длинна волны: 650 нм;
• выходная мощность: 10 МВт;
• рабочее расстояние: до 10 км;
• тип разъема: универсальный разъем 2,5 мм FC/UPC;
• режим работы: непрерывный CW и импульсный 2 Гц.

LAN-тестер:

• определение расстояния до обрыва в кабелях FTP, UTP по каждой жиле до 350 м;
• входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля.

Технические характеристики тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + генератор 1кГц) Фотон-4:

Комплект поставки Фотон-4
